Шахтный пусковой комплекс "Десна-В".



Шахтный комплекс "Десна-В" состоял из трёх шахтных ПУ, расположенных в одну линию неподалёку друг от друга, подземного командного пункта, подземных хранилищ компонентов топлива и сжатых газов и пункта радиоуправления. Шахтные пусковые установки комплекса имели глубину 36м, внутренний диаметр 7.8м при внутреннем диаметре стакана газоходов 5.5м. В комплексе "Десна-В" впервые была решена задача старта кислородных ракет непосредственно из шахты.



Изделие Р-9А (8К75). [SS-8 (Sasin)]

Двухступенчатая межконтинентальная БРН для вывода изделий на орбиту земли и поражения целей на территории США.

- Длина ракеты 24,3 м.
- Диаметр ракеты 2,68 м.
- Стартовая масса 80,4 т.
- Максимальная масса полезной нагрузки 2095 кг.
- Масса топлива 71,1 т.
- Система наведения: инерциальная, с радиокоррекцией на участке полёта 1-й ступени
- Точность ПО 20 км по дальности и 10 км по боковому отклонению (автономная СУ).
- Точность ПО 8 км по дальности и 5 км по боковому отклонению (с радиокоррекцией).
- Тип головной части: моноблочная, ядерная, 4/6 Мт.
- Максимальная дальность полета: 12500/13500 км.
- Время подготовки к пуску 8-10 мин (из готовности № 1 на ШПУ "Десна-В")
- Принята на вооружение 21 июля 1965, снята с эксплуатации в 1976.

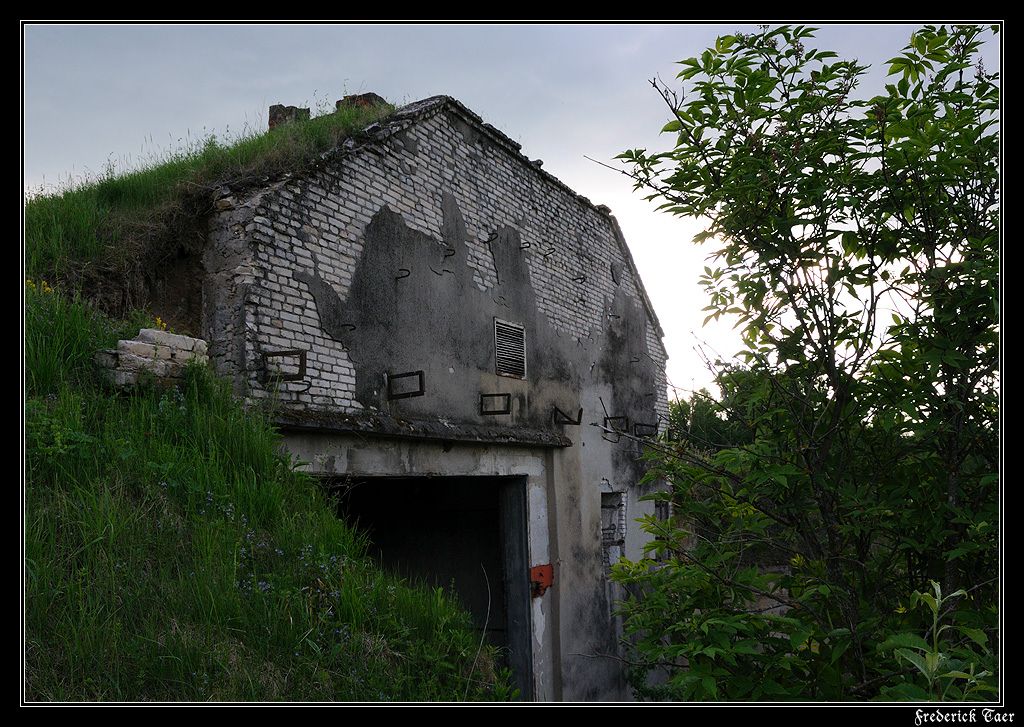

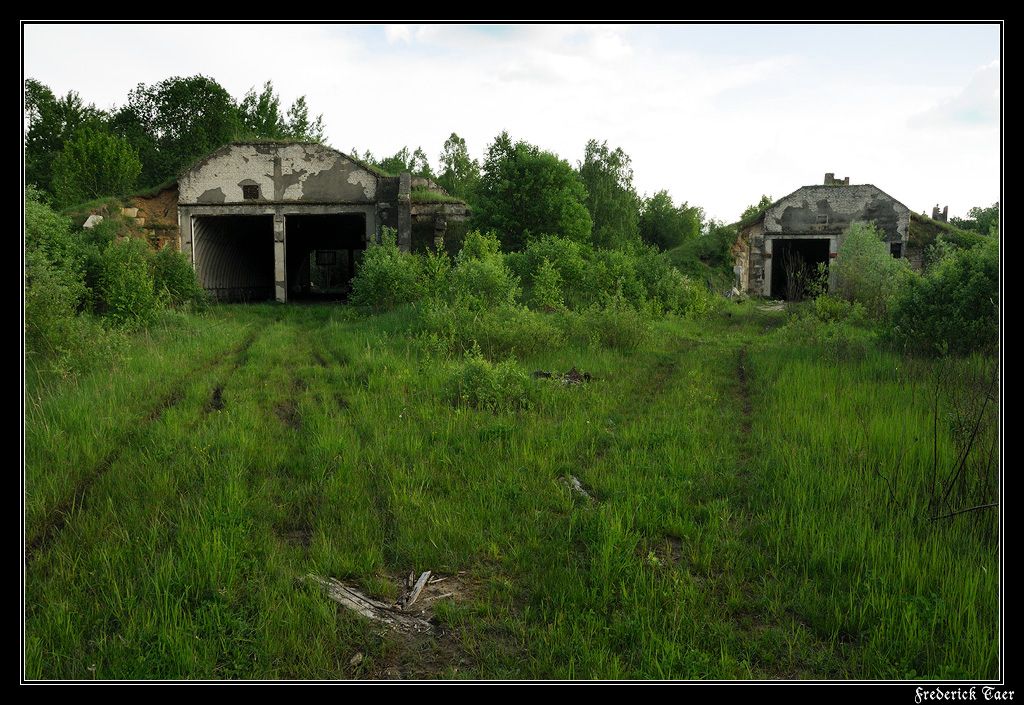

Ангары технического обслуживания колёсного транспорта.

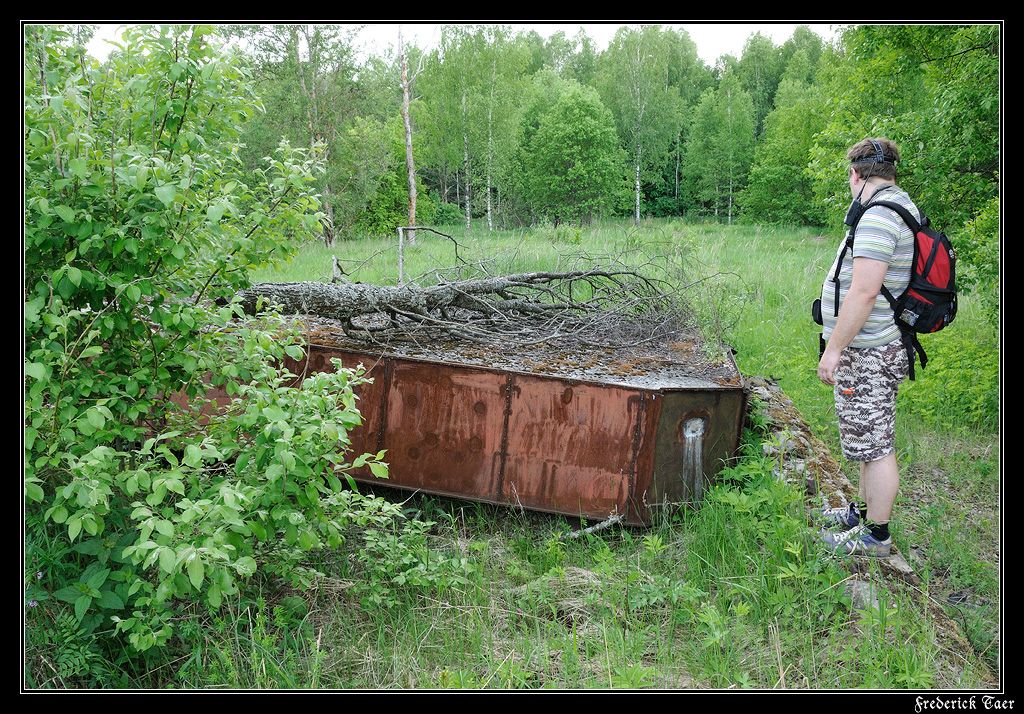

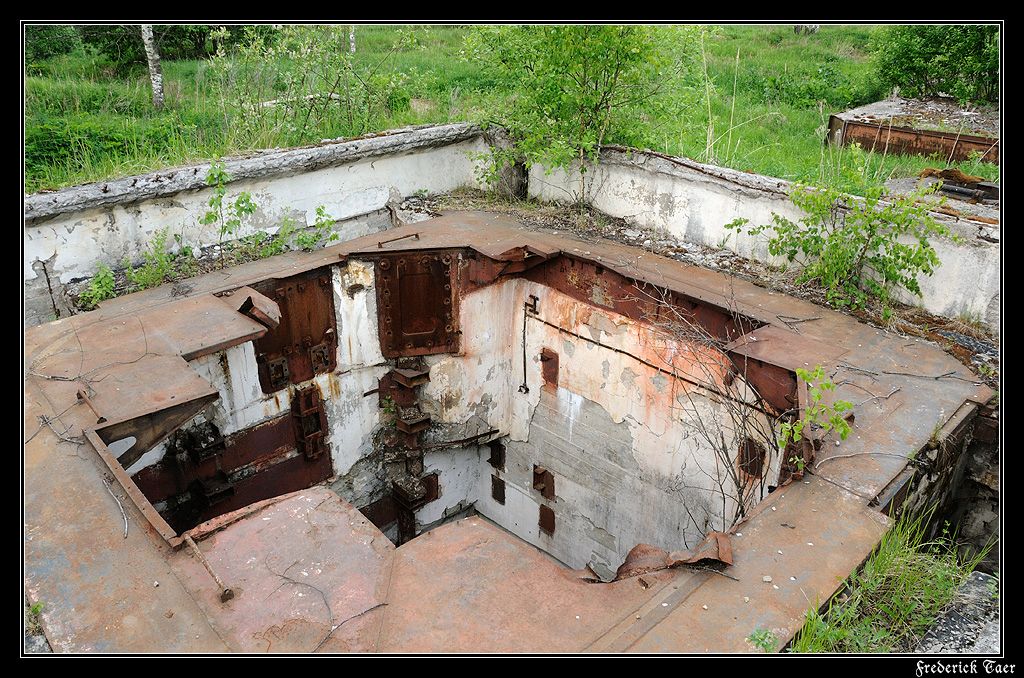

Одна из ячеек радиосвязи со штабом и её железобетонная крышка.

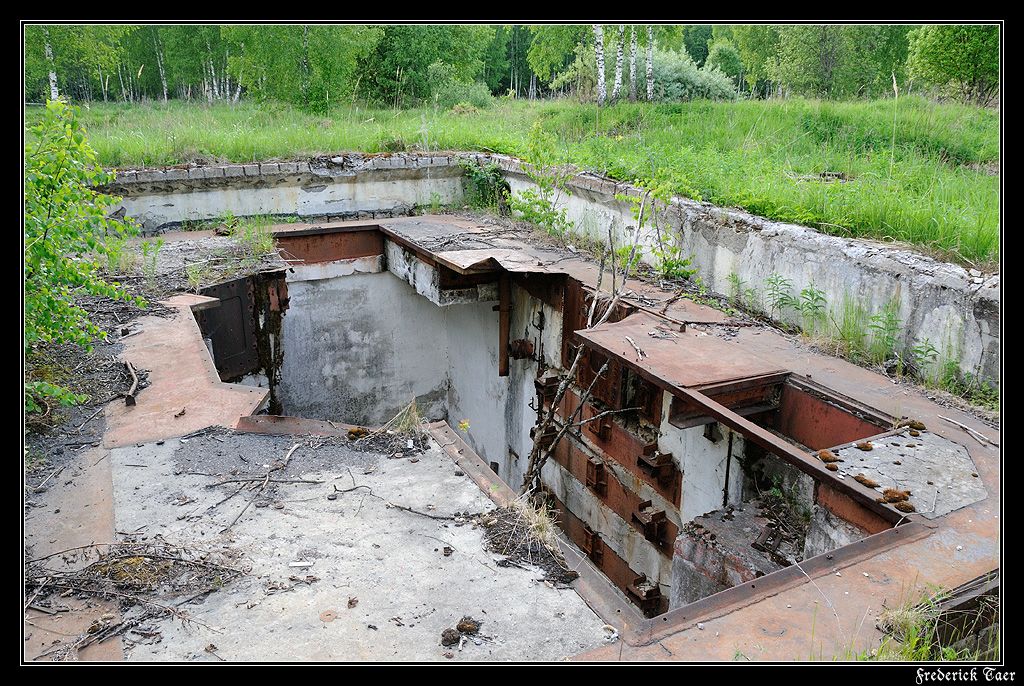

Ячейка антенны системы коррекции траектории.

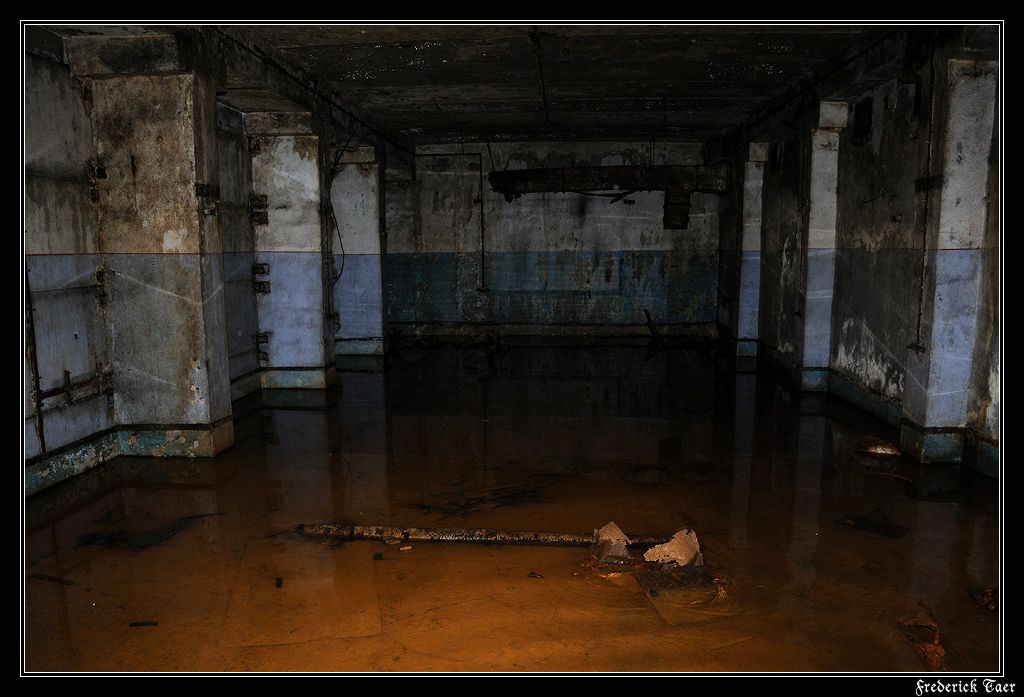

Радиоцентр, расположенный метрах на 10-15 ниже уровня земли пуст и полузатоплен.

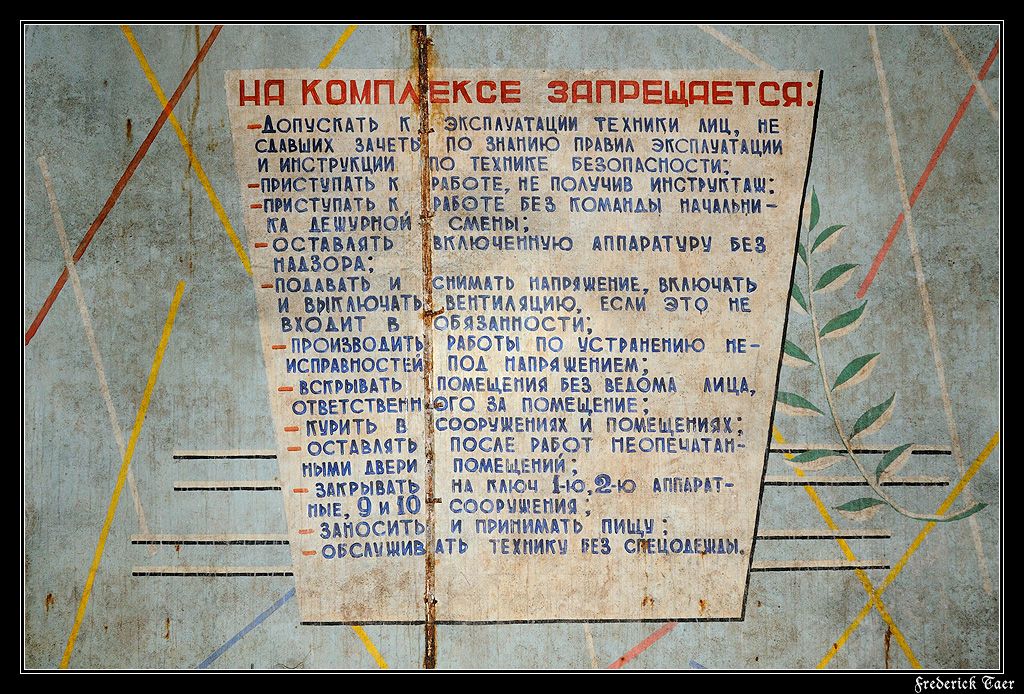

Самое интересное - надписи на стенах.

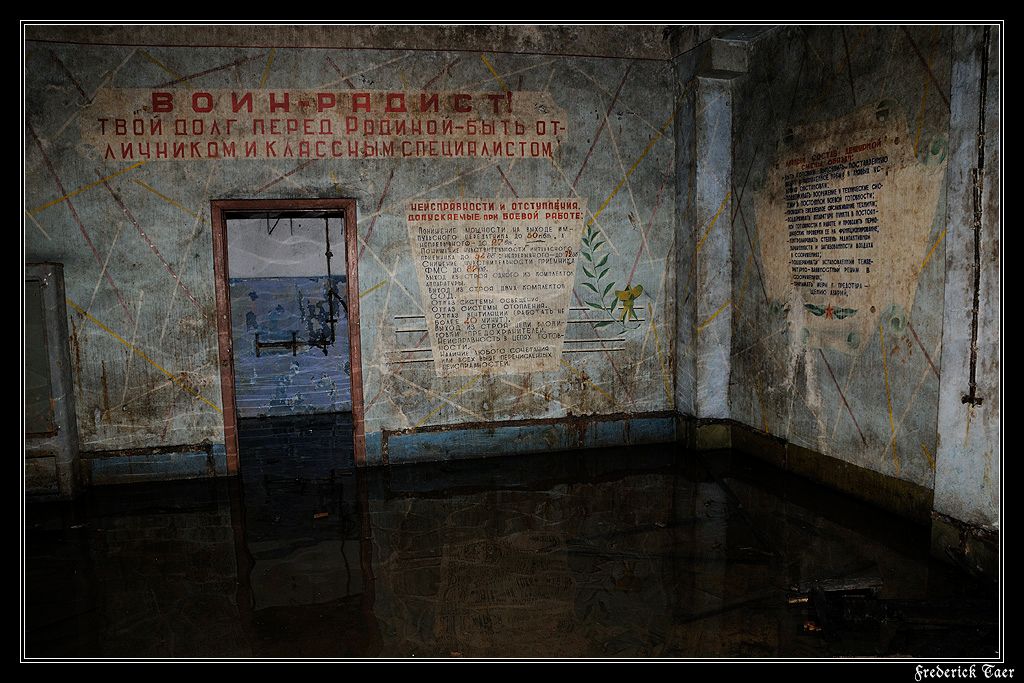

Комната обучения личного состава, радиоцентр.

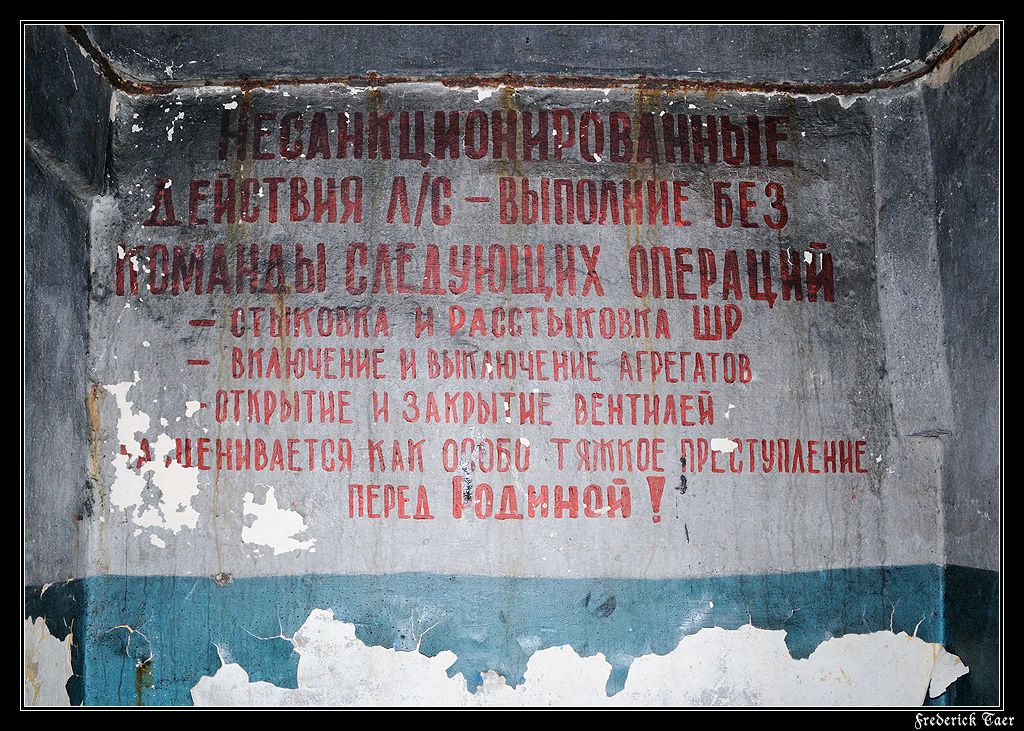

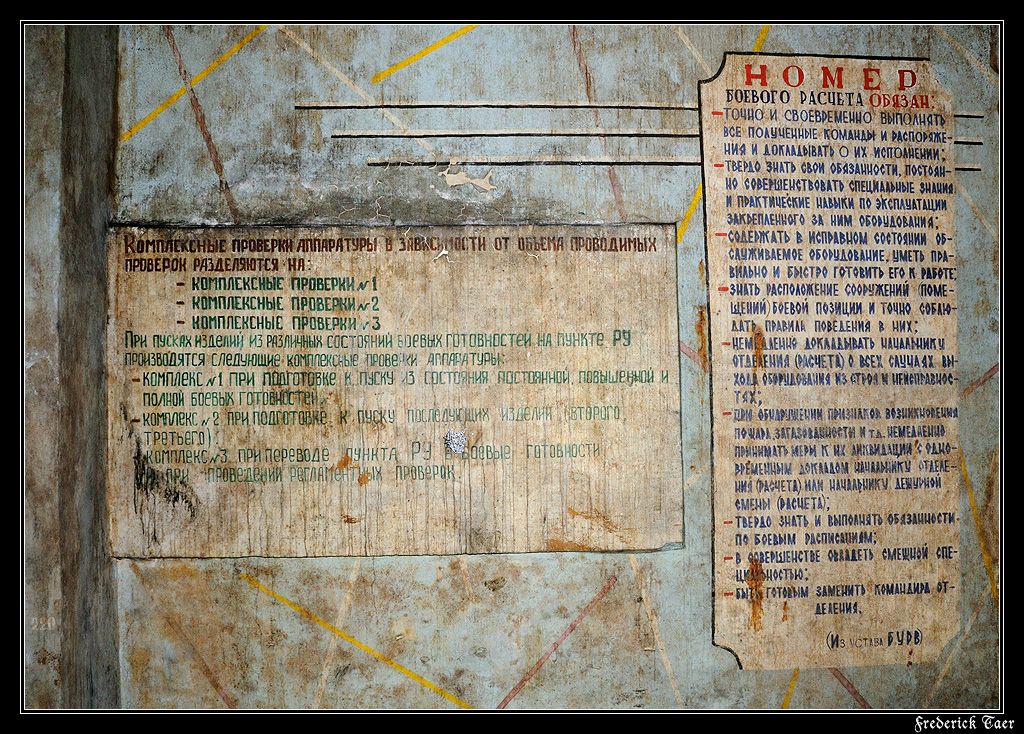

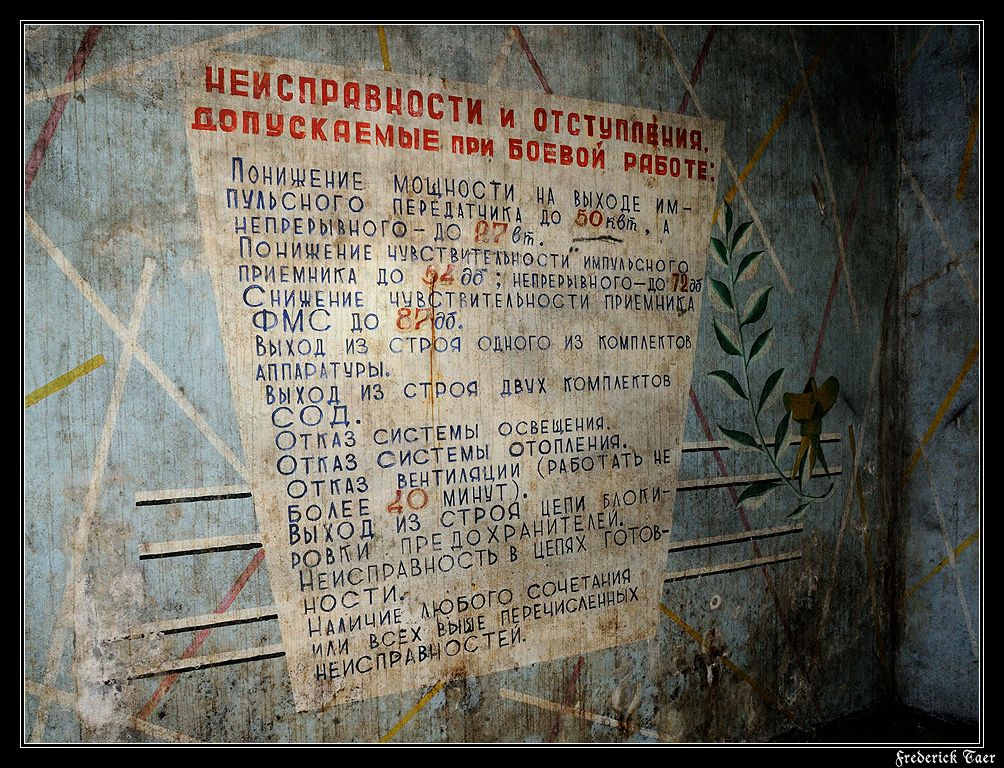

Кому интересно, что написано на стенах.

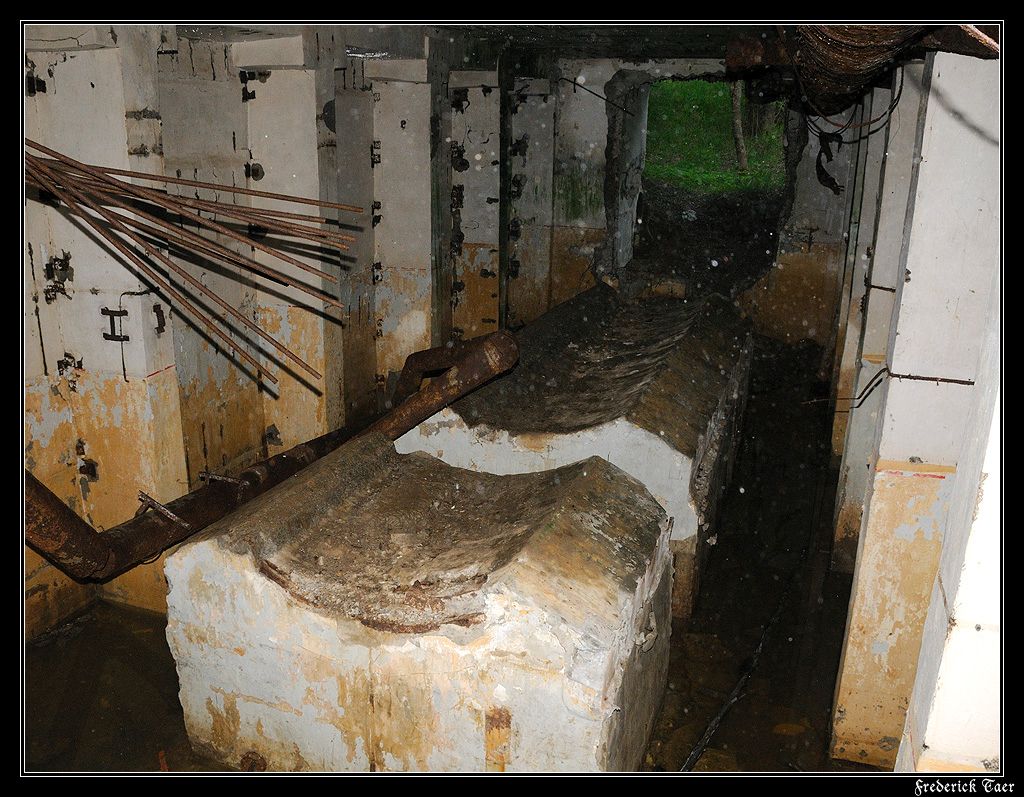

Здесь были кабельные трассы и технические проходы к защищённым антенным ячейкам.



Аппаратная.
Хорошо видно полосу заземления.

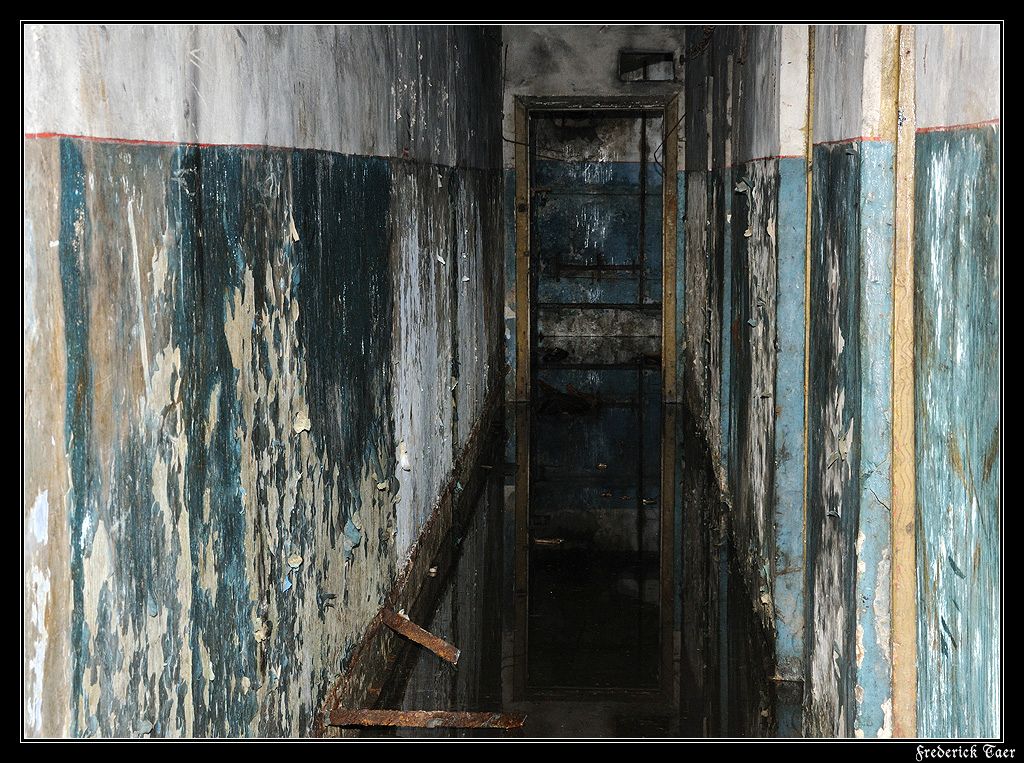

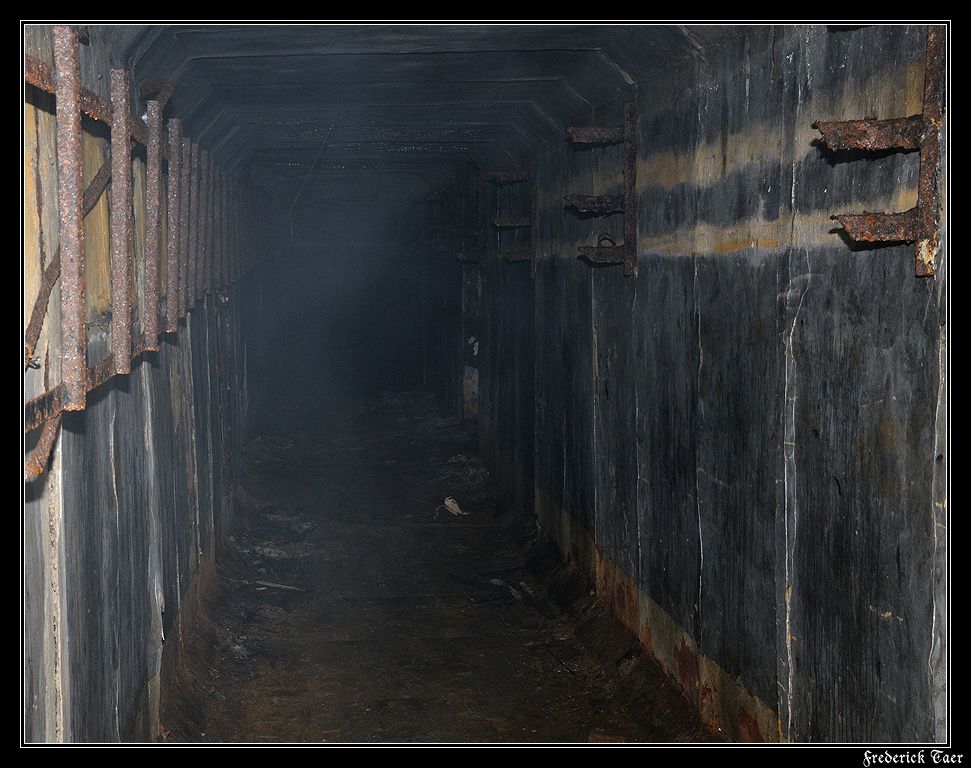

Коридоры темны и полны тумана.
По стенам висят остатки кабель-ростов.
Влажность, разумеется, 100%.
Температура около +10, хотя после поверхности ощущается как холодильник.

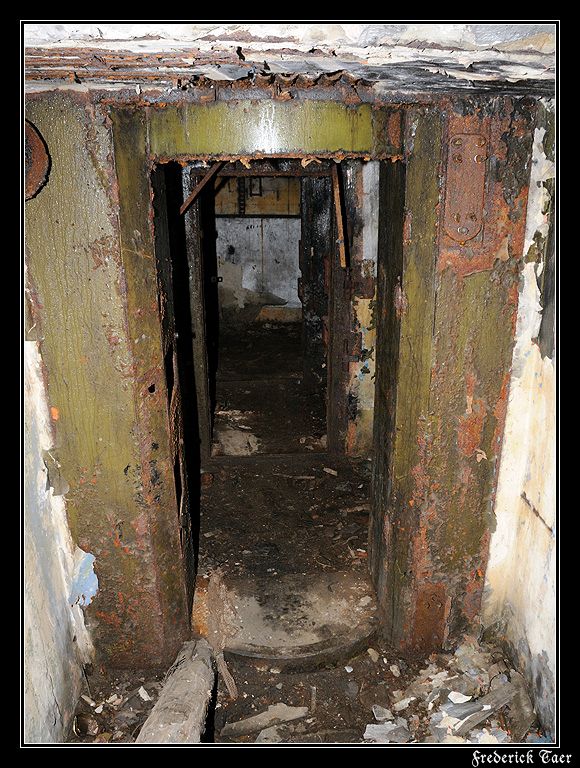

Гермодверь радиоцентра.

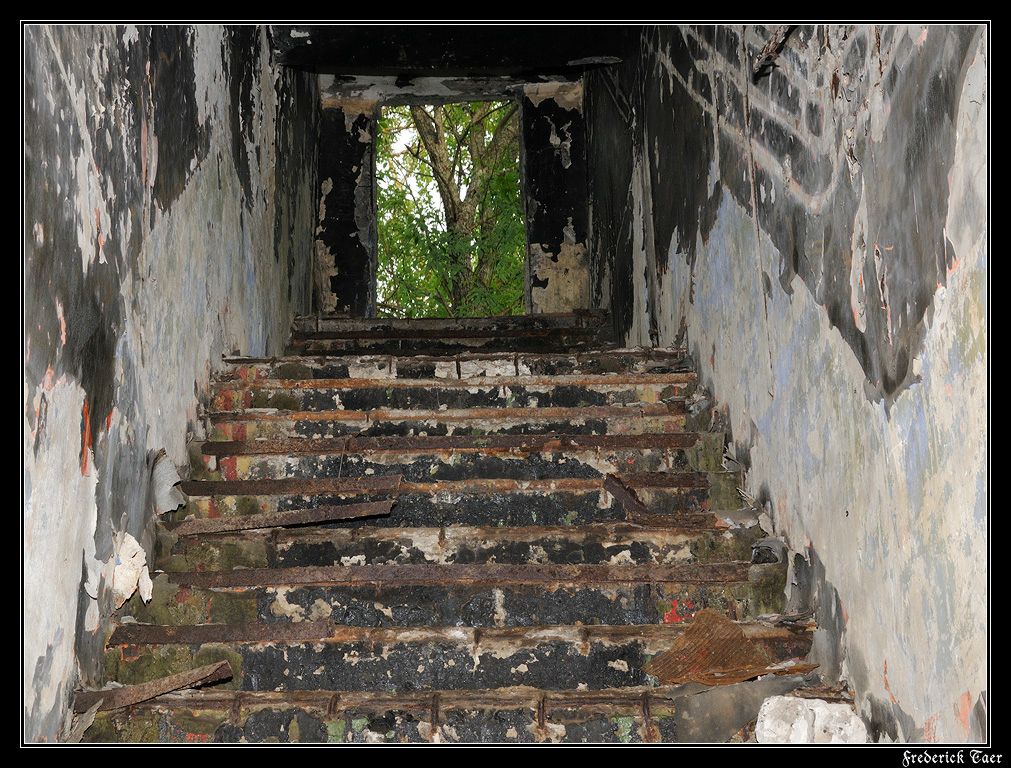

Там солнышко и тепло.





ШПУ номер один. Масштаб понятен по двери.
При жизни ракетный стакан был глубиной 36 метров и диаметром почти восемь.
Оголовье несильно пострадало, просто провалилось вниз.



Здесь лежали цистерны с переохлаждённым жидким кислородом (-186С).
Ракета стояла в стакане заправленная топливом, а жидкий кислород заливался при объявлении готовности номер 1. Раскопали землю и сделали дыру в стене охотники за чугунином.
